供应美国信维S20A/E OTDR 光时域反射仪信维OTDR M20A断点测试

型号/规格：

S20A/E

品牌/商标：

美国信维

范围：

240

频率：

20US

询价

产品信息

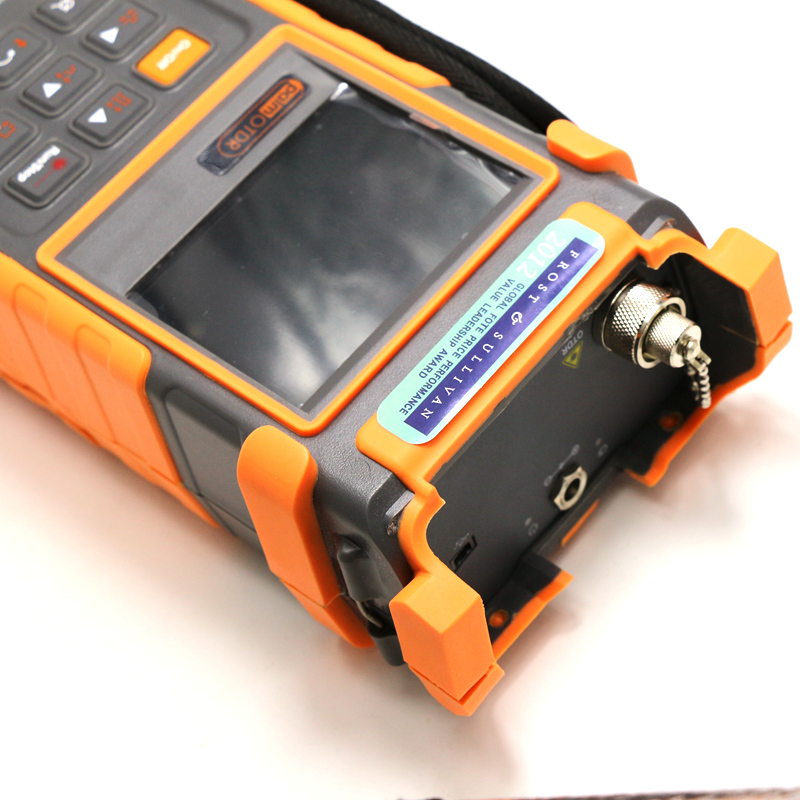

ShinewayTech® palmOTDR/N系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和惊人的性价比在广受瞩目。

其与传统OTDR相比，尺寸更加小巧，操作更为简洁，独特的热键功能使事件的浏览和分析更加快捷；功能齐全，全面满足单模 (1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、、例检、抢修和维护中的工具。

另外，其强大的内部存储能力，可与随机配带的迹线管理软件——TraceManager通信，实现测量结果的后期分析处理、存档及打印；其可互换光接头设计，满足了多种连接器类型的应用需求。

开机启动时间小于5秒

palmOTDR/N系列的开机时间非常短，从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待更长时间。

性能参数

型号(1)	palmOTDR
	S20A/N	S20B/N	S20C/N	M20A/N
动态范围 (dB)(2)	24/24	32/32	38/37	18/22
光纤类型	单模			多模
波长 (±20nm)	1310/1550			850/1300
显示屏类型	TFT纯彩
光源类型	LD
光接口	FC/PC(可互换SC, ST)
测试范围 (Km)(3)	0.3、1.3、2.5、5、10、20、40、80、120、160、240			0.1、0.3、0.5、1.3、2.5、5、10@850nm; 0.1、0.3、0.5、1.3、2.5、5、10、20、40、80@1300nm
脉宽(4)	5ns、10ns、12ns、30ns、100ns、275ns、300ns、1μs、2.5μs、10μs、20μs			12ns、30ns、100ns、275ns、1μs@850nm; 12ns、30ns、100ns、275ns、1μs、2.5μs@1300nm
测量时间	15s、30s、1min、2min、3min
衰减盲区	25m(5)	15m(5)		20m(6)
事件盲区	10m(5)	3m(5)		7m(6)
测距精度	±(1 m + 5×10-5×距离+取样间距)
衰减测量精度	±0.05 dB/ dB
反射测量精度	±4 dB
数据存储	300条测试曲线
通信接口	RS-232/USB
可见光源(该功能仅palmOTDR-S20B/N和C/N型具有)
输出功率(dBm)	≥-3
测试距离(km)	5
其他参数
供电方式	双路供电：NiMH充电电池/ AC适配器
电池工作时间	充电后：连续操作≥8小时；待机时间≥20小时
工作温度	0℃ ~ 50℃
保存温度	-20℃ ~ 70℃
相对湿度	0~95％无结露
重量	1kg (2.2 lbs)
体积 (H×W×T)	220×110×70mm (8.7×4.3×2.7 inch)

注释：

（1）技术指标描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；

（2）动?段窃谧畲舐龀蹇矶取⑵骄奔?3分钟条件下测得；

（3）距离范围中160Km档和240Km档只对本仪表的B/N、C/N型有效；120Km档只对本仪表的A/N型有效；

（4）脉宽中5ns、10ns、300ns、10us档和20us档只对本仪表的B/N、C/N型有效；12ns和275ns档只对本仪表的A/N型有效；

（5）盲区测量条件：对A/N型，反射事件在2.1Km处，反射强度<-35dB，用30ns脉宽进行测量；对B/N、C/N型，反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量，衰减盲区用30ns脉宽进行测量；

（6）盲区测量条件：反射事件在1Km处，反射强度<-32dB，用12ns脉宽进行测量。

上述参数如有变化，恕不另行通知。

订购信息

选件：

部件名称	部件编号	部件名称	部件编号
50米测试光跳线	P/N:AC-FJC-50-FC/FC	ST激光连接器	P/N:AC-CONN-ST-L
SC激光连接器	P/N:AC-CONN-SC-L	豪华型工具箱	P/N:AC-PB-40

palmOTDR/N系列掌上型光时域反射仪
世界上的一款高性能OTDR

Ø 全面应用：单/多模应用可选
Ø 灵活的动态范围选择：24/32/38dB不同配置，轻松匹配各种客户需求

Ø 快速启动，测试速度业界

Ø 独特的热键设计模式：按键操作集成热键功能，快捷定位及分析事件点

Ø TraceManager软件：轻松实现批量编辑、打印，以及单页多迹线打印功能

Ø 配置可见光源：可迅速定位网络中宏弯、光跳线、跳线板、配线架、接头处的故障

Ø 优化的供电设计：确保内置的NiMH充电电池，充电可支持8小时测量

Ø 掌上型，轻巧便携：仅重1kg (2.2 lbs)

Ø 安全、坚固：通过CE安全及2米坠落测试，使用安心

标准配置：

主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线（RS232/USB）、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册
