XGZT型压阻式压力敏感元件是一款适用于家电、汽车电子、工业等领域的压力传感器，其部分是一颗利用MEMS技术加工的硅压阻式压力敏感芯片。该压力敏感芯片由一个弹性膜及集成在膜上的四个电阻组成，四个压敏电阻形成了惠斯通电桥结构，当有压力作用在弹性膜上时电桥会产生一个与所加压力成线性比例关系的电压输出信号。

XGZT型压力敏感元件为采用TO-5型金属外壳封装的OEM元件，方便用户进行电路板安装并进行良好密封。

良好的线性、重复性和稳定性，灵敏度高，方便用户采用运放或集成电路针对输出进行调试。

包括带温补型和未带温补型。

管帽内可覆盖有硅胶，用于防水防油，也可以差压方式从正、背面受压。

应用领域：

• 空调、洗衣机、冰箱等家电领域
• 汽车空调、MAP传感器、机油压力测试等汽车电子领域
• 水泵、消防、潜水等水压测试
• 厂房、环境监测、液位测量等领域
• 其它工业和民用领域

特点：

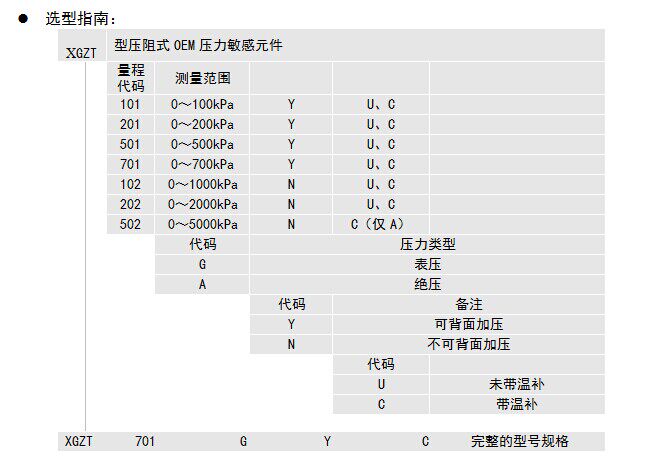

• 测量范围0～100kPa…5000kPa
• MEMS技术
• 绝压、表压或差压形式

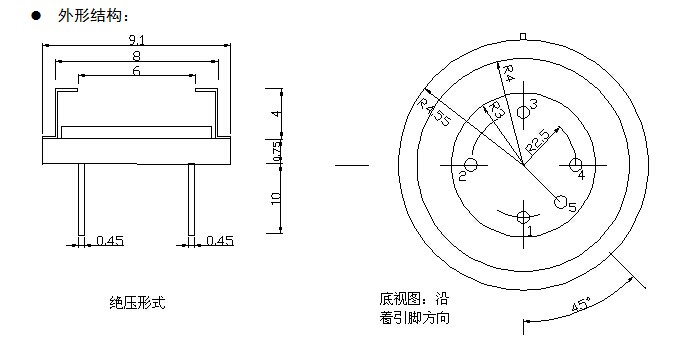

• 金属TO封装形式
• 适用于无腐蚀性的气体或液体

结构性能：

•             压力敏感芯片：硅材料
•        引线：硅铝丝
•        管帽内灌封胶：硅胶
•       封装外壳：
•          底座：不锈钢SPCC
•          管帽：铜镀镍
•        引脚：镀金柯伐
•        净重量：约5克

电气性能：

•     供电电源：≤10V DC或 ≤2.0mA DC
•     输入阻抗：
•     不带温补型：4kΩ～6kΩ
•     带温补型：恒压8kΩ～10kΩ
•               恒流3kΩ～5kΩ
•     输出阻抗：
•    不带温补型：4kΩ～6kΩ
•    带温补型：恒压4kΩ～6kΩ
•              恒流4kΩ～6kΩ
•    绝缘电阻：100MΩ,100VDC
•     允许过载：
•     正面受压：0～100kPa…2000kPa:2倍满量程
•          0～5000kPa:1.5倍满量程
•     背面受压：0～100kPa…500kPa：2倍满量程
•          0～700kPa:1.5倍满量程

 基准条件：

•             测量介质： 空气
•     介质温度：（25±1）℃
•     环境温度：（25±1）℃
•     振   动：0.1g(1m/s2)Max
•              湿   度：（50%±10%）RH
•     电   源：（5±0.005）V DC
