TLH系列直线位移传感器

侧面滑动式 无侧移偏差
重复精度 0.01 mm，线性精度±0.02%
测量行程 100 ——4000 mm

特点

无杆设计
球铰结构可避免侧向载荷
不同应用条件下，使用寿命长达100 x 106次
线性优异，高达±0.02%
分辨率高于0.01mm
运行速度高
DIN 43650标准插头和插座
面朝下安装时，防护等级IP 54

应用范围

该系列传感器主要用于控制、调节和测量系统中对位移和长度的直接测量。无拉杆设计使传感器滑刷在传感器侧面，沿传感器长度方向移动，这样就避免了一般传感器常见的由于“泵”效应引起的传感器失效问题，并且行程可达3000毫米。
新颖的球铰使由于不平或倾斜产生的扭力得到释放，传感器的承受拉力均匀。安装卡具可以进行微调。基于材料和工艺的关系，传感器的温度系数极低。坚固的结构和材料使传感器可以在恶劣的温度和震动条件下可靠工作。传感器测量原理简单，无源以及输出使得它不受外界的电磁影响，同时它不需要内置电源，能在断电时保持实时位移数据。

外 壳      阳极氧化铝
安 装      可调节固定夹钳
滑 块      内嵌塑料的铝材
球铰耦合   球铰，淬硬的钢球(1.4305)和弹簧组成，M5外螺纹
电阻元件   导电塑料
滑刷组件   贵金属多触脚滑刷，带弹性阻尼
电气连接   DIN 43650标准4极插座

型号列表

订购规格（插头连接）
型号        产品编号
TLH-0100    025304
TLH-0130    025305
TLH-0150    025306
TLH-0225    025309
TLH-0300    025312
TLH-0360    025314
TLH-0450    025318
TLH-0500    025320
TLH-0600    025324
TLH-0750    025330
TLH-0900    025336
TLH-1000    025340
TLH-1250    025350
TLH-1500    025360
TLH-1750    025370
TLH-2000    025380
TLH-2250    025381
TLH-2500    025383
TLH-2750    025384
TLH-3000    025385

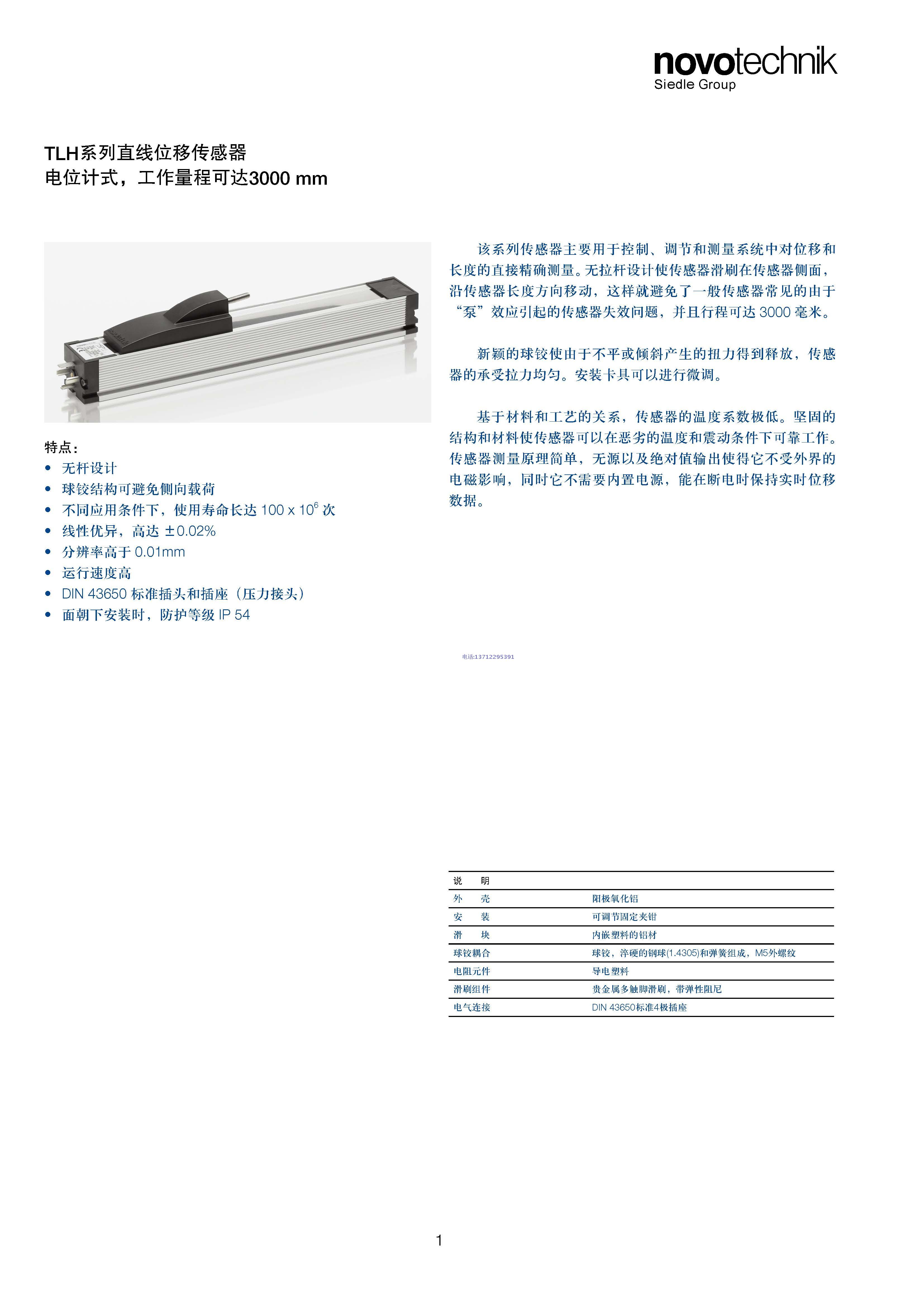

电位计式，工作量程可达4000 mm

该系列传感器主要用于控制、调节和测量系统中对位移和长度的直接测量。无拉杆设计使传感器滑刷在传感器侧面，沿传感器长度方向移动，这样就避免了一般传感器常见的由于“泵”效应引起的传感器失效问题，并且行程可达3000 毫米。新颖的球铰使由于不平或倾斜产生的扭力得到释放，传感器的承受拉力均匀。安装卡具可以进行微调。基于材料和工艺的关系，传感器的温度系数极低。坚固的结构和材料使传感器可以在恶劣的温度和震动条件下可靠工作。传感器测量原理简单，无源以及输出使得它不受外界的电磁影响，同时它不需要内置电源，能在断电时保持实时位移数据。

特点：

• 无杆设计

• 球铰结构可避免侧向载荷

• 不同应用条件下，使用寿命长达100 x 106 次

• 线性优异，高达±0.02%

• 分辨率高于0.01mm

• 运行速度高

• DIN 43650 标准插头和插座（压力接头）

• 面朝下安装时，防护等级IP 54
