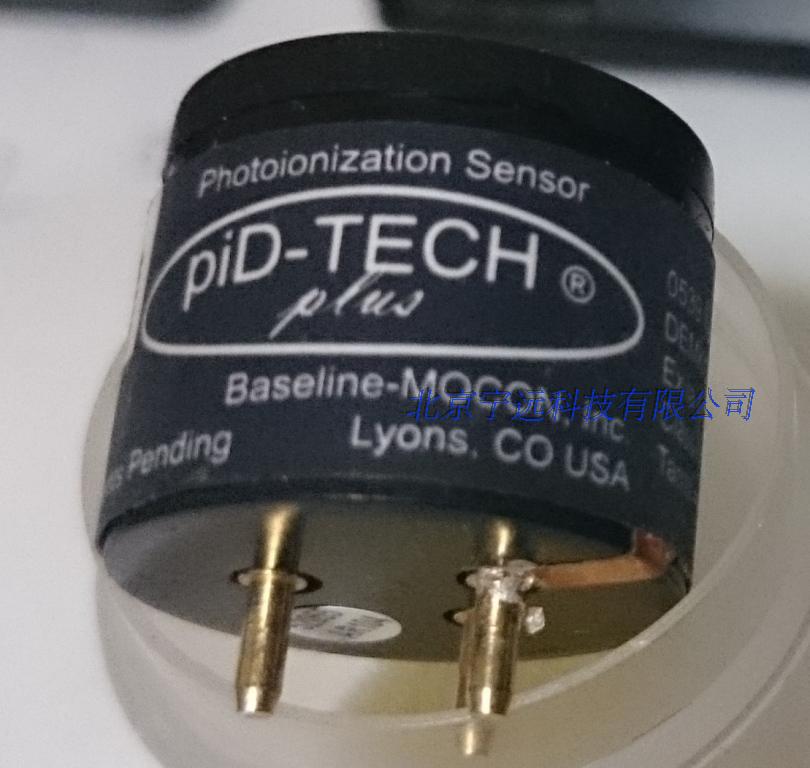

PID-TECH光离子传感器，Baseline-MOCON. INC

产品描述：
PID-TECH传感器可以提供两种模式，但其本质受湿度变化的影响并不明显，在各种应用场所都可以提供优质的性能。黑色的PID-TECH传感器线形测试量程可达0.1ppm-2000ppm；

产品主要参数：
兼容city 技术TM-4P 元素特性
检测单元：光电检测灯 测试气体：挥发性气体及电离势小于等于10.6eV的气体
线性范围：0-2000ppm
精度 可测量数量：0.01ppm
T90响应时间：〈=20秒（扩散模式下）
温度范围：-20——40（温度可达60）
相对湿度范围：0—90%（无凝结）
湿度响应：在温度为25，相对湿度为%90时，小于1ppm
过滤器：过滤液体/颗粒
使用寿命：〉2年
存储寿命：>2年
引脚：3个
电器性能：
工作电压：3.2V-10V
工作电压：20mA-30mA
电量损耗：60mW-300mW，取决于工作电压
输出信号：0.05V-2V（电压=2.85V）
0ppm：0.05V-0.06V
100ppm：0.09V-0.167V（0.4mV/ppm-1.07mV/ppm）
2000ppm：0.68V-2V

 美国Baseline光离子PID传感器

光离子传感器PID(PhotoIonizationDetector简称PID),是一种具有极高灵敏度，用途广泛的检测器可以检测从极低浓度的5ppb到较高浓度的10000ppm(1%)的挥发性有机化合物（Volatile Organic Compounds，简称VOC）和其它有毒气体，具有便携式、体积小、精度高（ppm级）高分辨、响应快、可以连续测试、实时性、安全性高等重要优点。

PID传感器本身有一个紫外光源,化学物质在它的激发下产生正、负离子就能被检测器轻易探测到。当分子吸收高能紫外线时就产生电离，分子在这种激发下产生负电子并形成正离子。这些电离的微粒产生的电流经过检测器的放大，就能在仪表上显示ppm级的浓度。这些离子经过电极后很快就重新组合到一起变成原来的有机分子。在此过程中分子不会有任何损坏； PID不会“烧毁”也不用经常更换标样气体 。

 PID-TECH嵌入式光离子传感器是专为应用city 技术TM-4P单元的便携式或固定式气体检测仪而设计的传感器。它包装在一个与city 技术TM-4P单元尺寸及电极特性相同的器材中，同时提供完整的光电监测性能。这种模式可以使得气体监测仪比以往的更加新颖，监测性能更加强大。它开创了监测仪在工业环境检测和安全应用、医疗、生活区的新局面。  美国

性能

测试气体：挥发性气体及电离势小于等于10.6eV的气体

电量：10.6eV

线性范围：0-2ppm、0-20ppm、0-200ppm、0-2000ppm、0-10000ppm

可测量数量：1ppb、5ppb、25ppb、50ppb、100ppb

T90响应时间：〈=20秒（扩散模式下）

温度范围：-20——40（温度可达60）

相对湿度范围：0—90%（无凝结）

湿度响应：在温度为25，相对湿度为%90时，小于1ppm

过滤器：过滤液体/颗粒

使用寿命：〉1年；存储寿命：>2年；引脚：3个

电器性能：

工作电压：3.2V-10V

工作电压：20mA-30mA

电量损耗：60mW-300mW，取决于工作电压

输出信号：

0.05V-2V（电压=2.85V）

0ppm：  0.05V-0.06V

100ppm：0.09V-0.167V（0.4mV/ppm-1.07mV/ppm）

2000ppm：0.68V-2V（）

应用：

石油提炼行业，造纸行业，油漆行业，采矿行业，电镀行业，纺织行业

VOC气体检测模块：

一、VOC检测模块选型表

模块型号分别为：NE-PID-2、NE-PID-20、NE-PID-200、NE-PID-1000、NE-PID-10000

二、VOC检测模块概述

VOC模块系列产品为传感、变送一体化的检测模块，产品设计按照国家防爆标准生产。 测量元件采用进口先进的气体传感器，该传感器具有测量、寿命长、稳定性高、抗干扰能力强等特点；此模块电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。

三、什么是TVOC、来源及对人体的损害：

TVOC即是指总挥发性有机化合物。为八类：烷类、芳烃类、烯类、卤烃类、酯类、醛类、酮类和其他。TVOC的主要成份有：烃类、卤代烃、氧烃和氮烃，它包括：苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油泾化合物等。TVOC是空气中三种有机污染物（多环芳烃、挥发性有机物和醛类化合物）中影响较为严重的一种。TVOC是指室温下饱和蒸气压超过了133．32pa的有机物，其沸点在50℃至250℃，在常温下可以蒸发的形式存在于空气中

TVOC的来源：在室外，主要来自燃料燃烧和交通运输：而在室内则主要来自燃煤和天然气等燃烧产物、吸烟、采暖和烹调等的烟雾，建筑和装饰材料，家具，家用电器，清洁剂和人体本身的排放等。

TVOC对人体的危害：TVOC可有嗅味，有刺激性，而且有些化合物具有基因毒性。目前认为，TVOC能引起机体免疫水平失调，影响中枢神经系统功能，出现头晕、头痛、嗜睡、无力、胸闷等自觉症状；还可能影响消化系统，出现食欲不振、恶心等，严重时可损伤肝脏和造血系统，出现变态反应等。

四、应用领域

石油，石化，冶金，化工，电力，电信，燃气，矿业，制药，市政污水处理，室内环境，大气环保，交通设备，运输，遂道安全，地下停车场 。

五、VOC检测模块技术参数

检测原理: 光离子原理

采样方式: 扩散式  泵吸式  管道式

采样精度: ±2％

重 复 性: ±1％

响应时间: 30 S～40秒

工作温度: －40～70℃

环境湿度: 0－95％RH（非凝结）

工作电压: DC 12-36 V

功率: ≤1W

信号输出: 4－20mA三线制、RS-485

联接电缆：RVVP3×1.5mm2
