GA40XX系列特点

• 功能模块：
•

  多样的连接能力

  多样的数据端口接入、编程、升级，方便用户进行操作。



  USB接口

  USBHost、USBDevice，支持软件U盘升级



  LAN接口

  局域网（Local Area Network，LAN）



  RS232接口

  (Electronic Industries Association，EIA) 所制定的异步传输标准接口




  USB接口

  USBHost、USBDevice，支持软件U盘升级



  LAN接口

  局域网（Local Area Network，LAN）



  RS232接口

  (Electronic Industries Association，EIA) 所制定的异步传输标准接口

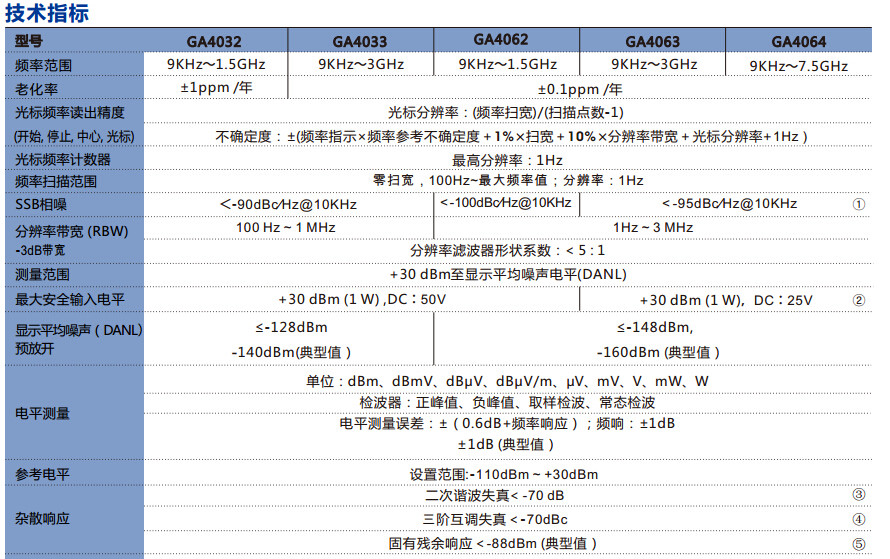

  型号	GA4062	GA4032	GA4033	GA4063	GA4064
  频率范围	9KHz～1.5GHz		9KHz～3GHz		9KHz～7.5GHz
  老化率	±0.1ppm /年	±1ppm /年	±0.1ppm /年
  光标频率读出精度 (开始, 停止, 中心,光标)	光标分辨率：（频率扫宽)/(扫描点数-1)
  不确定度：±(频率指示×频率参考不确定度＋1%×扫宽＋10%×分辨率带宽＋光标分辨率+1Hz）
  光标频率计数器	分辨率：1Hz
  频率扫描范围	零扫宽，100Hz～频率值；分辨率：1Hz

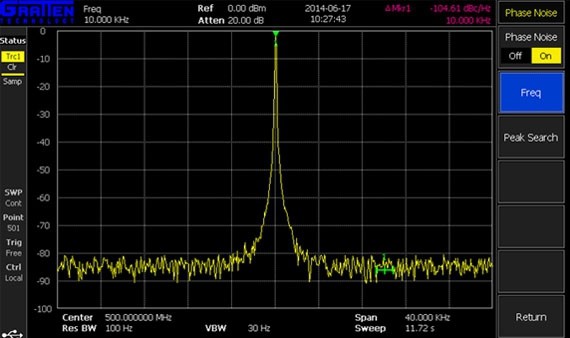

  SSB相噪	＜-100dBc∕Hz@10KHz	＜-90dBc∕Hz@10KHz		＜-95dBc∕Hz@10KHz        ①
  分辨率带宽 (RBW)-3dB带宽	1 Hz ~ 3 MHz	100 Hz ~ 1 MHz		1 Hz ~ 3 MHz
  分辨率滤波器形状系数：< 5 : 1
  测量范围	+30 dBm至显示平均噪声电平(DANL)
  安全输入电平	+30 dBm (1 W)，DC：±25V     ②

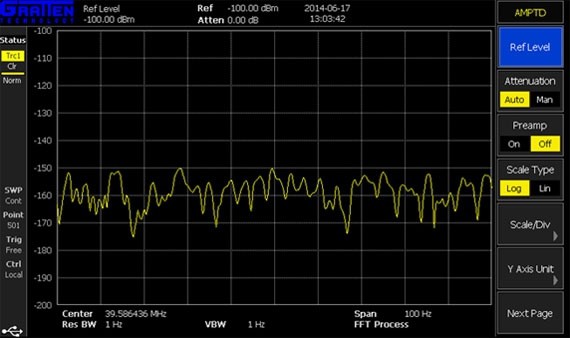

  显示平均噪声电平 （DANL） 预放开	≤-148dBm, -160dBm（典型值）	≤-128dBm, -140dBm（典型值）		≤-148dBm, -160dBm（典型值）
  电平测量	单位：dBm、dBmV、dBμV、dBμV/m、μV、mV、V、mW、W
  检波器：正峰值、负峰值、取样检波、常态检波
  电平测量误差：±（0.6dB+频率响应）；频响：±1dB ±1dB（典型值）
  参考电平	设置范围:-100dBm ~ +30dBm
  杂散响应	二次谐波失真< -70 dB ③
  三阶交调失真＜-70dBc ④
  固有残余响应＜-88dBm（典型值）⑤
  扫描时间	范围：10 ms ~ 3000 s  (SPAN>100Hz)
  扫描模式：连续, 单次
  触发源：自由运行，视频触发，外触发
  RF 输入	连接器和阻抗：N型阴头：50Ω（标称值）；VSWR＜1.5:1（衰减器设置10dB）
  外部接口	USB、LAN、RS232或VGA（二选一）
  自动测试功能	相位噪声、邻道功率、占用带宽、三阶互调、Pass/Fail、驻波比等
  显示器	显示器大小和类型：8.5英寸TFT LCD；语言：英文，简体中文
  电源要求	电源电压：100V ~ 240V ；频率额定值：50/60/400Hz；功耗：小于35W
  环境和尺寸	重量：小于7 kg；尺寸：410mm×210mm×136mm
  跟踪信号发生器（选件）	频率范围：5MHz~频率值（可用到9KHz）
  输出电平：0~-25dBm
  输出平坦度：±3dB（≥5MHz）
  连接器和阻抗：N型阴头；50Ω（标称值）
  AM/FM解调测量 （选件） GA4032无此选件	AM解调	调制频率：20Hz~100KHz
  调制深度：5%~95%
  测量精度：±4%
  FM解调	调制频率：20Hz~200KHz
  频偏范围：20Hz~400KHz
  频偏精度：4%
  信纳比	测量范围：0~60dB
  测量精度：±1dB
  *注：测试条件：①fc=500MHz，RBW=100Hz，VBW=1Hz ②输入衰减器设置≥20 dB，预放关 ③混频器电平-40dBm，频率1MHz ~ 1500MHz④双频信号频率间隔大于1MHz，混频器电平-30dBm ⑤输入端接50Ω负载，ATT：0dB
