一、产品概述

   本款臭氧浓度分析仪主要用于臭氧发生器管道内的臭氧浓度测量，可连续在线检测臭氧发生器出口管道中臭氧浓度。主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体。广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。

    本款臭氧浓度分析仪依据朗伯—比尔定律，通过测量臭氧对紫外光吸收前后的光信号强度变化，由此计算出当前臭氧浓度值。设备使用先进的双光路紫外光源系统，内设有灯管智能管理系统，开机后可使紫外灯管迅速达到测量状态，采用德国分离式光池技术，设备具有无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单、使用成本低等特点。

设备每隔1小时自动零点吹扫，保证零点的稳定性，防止零点漂移影响检测浓度的准确性，校零时气体流量、压力、流速保持不变，防止气流冲击对校零产生影响，保证设备可以每天24小时连续运行。

应用领域：臭氧发生器厂家，市政用水行业，工业污水行业，精细化工行业食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。

二、技术参数及安装

量程范围：0-200g/m3（可选量程：0-100g/m3，0-100g/m3，0-300g/m3）

显示分辨率：0.01g/m3；

气体流量：1.0L±0.2L/min；

输入压力：<0.1MPa；

零点漂移：<±0.1%.FS（MAX：±0.2 g/m3）

取样口管径：Φ6（6mm*4mm）

检测精度：±3%读数

通讯方式：RS-485；

输出方式：4-20mA，线性；

电源：AC 110-220V；

尺寸：330*230*160mm;

注：1mg/L=1g/m3=467PPM

质保：24个月

注：本款检测仪 标准配置：主机、防水连接头、防水二通头、防腐流量计、臭氧尾气催化器。

三、产品特点：

测量原理：依据朗伯—比尔定律，通过光度吸收原理精准测量；

测试方法：双光路紫外光吸收法,测量精度高；

光源系统：德国长寿命紫外灯管（波长253.7nm）；

使用方式：可全户外安装使用，仪表防水，防尘，可一天24小时连续运行，配置防水电源及信号接头。

光池系统：美国分离式光池技术，无泄漏、耐压高、耐大流量采样气体冲击；

智能补偿：内置光源自动补偿功能；

自动校零：每隔1小时设备自动校零1次，确保零点的稳定性，保证检测浓度的准确性。

数据显示：高清晰数码背光显示，数据清晰可数；

输出功能： 4-20mA电流信号、RS485通讯；

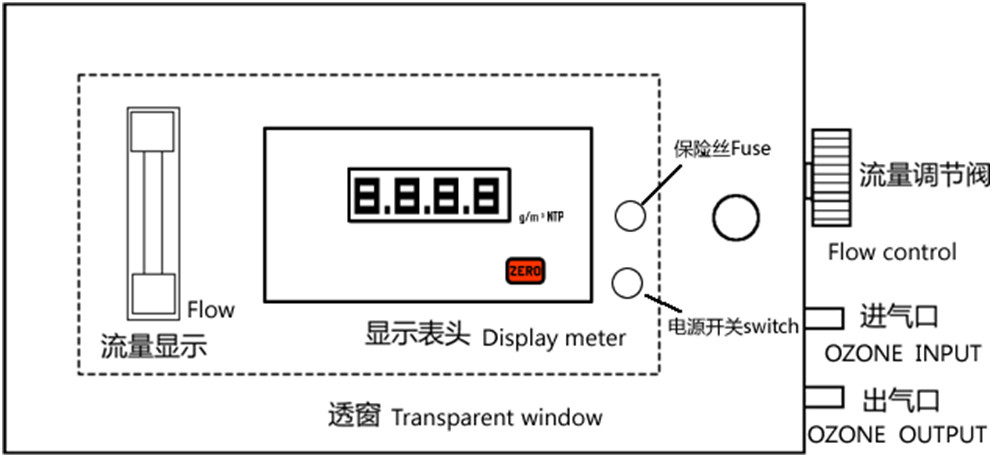

四、产品结构组成

流量：1.0L±0.2L/min   压力：<0.1Mpa

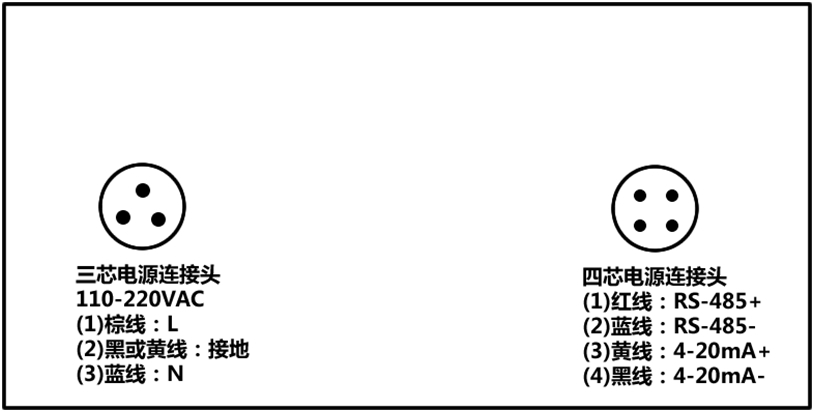

三芯110-220V电源连接头 定义（已配备防水连接器，注意L和N的连接）：

(1)棕线：L   (2)黑或黄线：接地   (3)蓝线：N

四芯信号连接头 定义：

(1)红线：RS-485+       (2)蓝线：RS-485-

(3)黄线：4-20mA+      (4)黑线：4-20mA-
