项目	油泵技术	干泵技术
对氦气的检测漏率 (真空模式)	< 5 · 10-12 atm.cc/sec ( 5 · 10-13 Pa m3/s)
对氦气的检测漏率 (吸枪模式)	5 x 10-8 atm.cc/sec （5 · 10-9 Pa m3/s）
进气口压力	25 mbar
对氦气的抽气速度	2.5 L/sec
前级泵的抽速	3.5 / 14 * / 28 CFM* （6 / 24 / 48 m3/h）	8 CFM / 16 CFM （14 / 28 m3/h）
入口法兰	NW25
检测气体	He4，He3，H2
启动时间	< 3 min
响应时间	< 0.5 sec
环境工作温度	50--96° F（10-35℃）
工作电压（单相）	115/230 VAC, 50/60 Hz
重量（台式）	100 lbs.*（45kg）	62.5 lbs.**（28 kg）
尺寸（台式）	560(长) x460(宽) x300 mm(高)	560(长) x460(宽) x300 mm(高)
接口	RS232 or RS485, Analog Output, Discrete I/O

*可选择抽速大于3.5 CFM外置的油泵。油泵的重量和尺寸不计算在内。

**干泵为外置，重量和尺寸不计算在内。

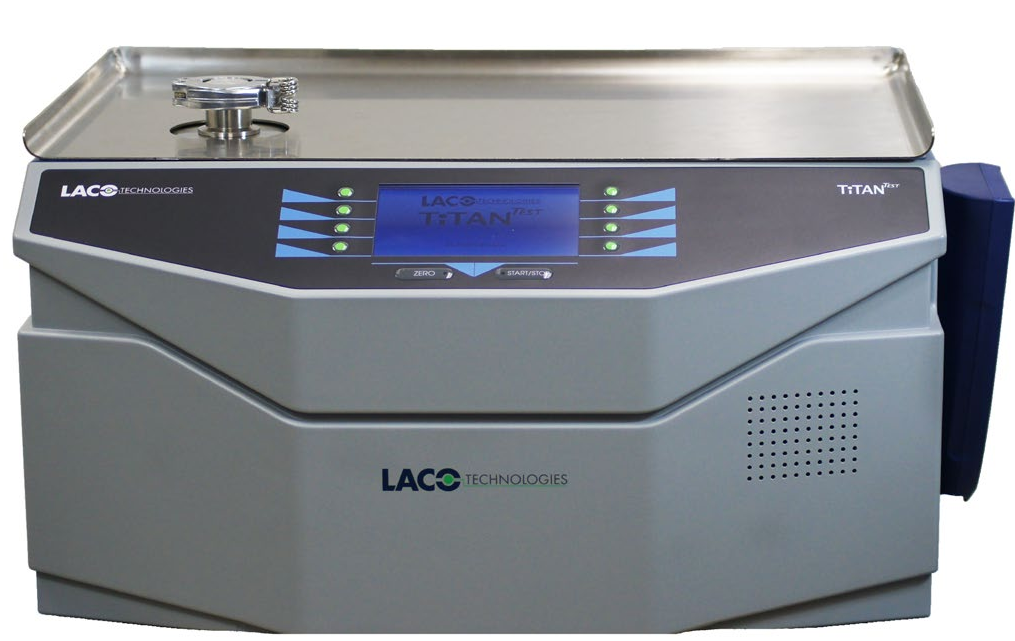

移动式桌面式

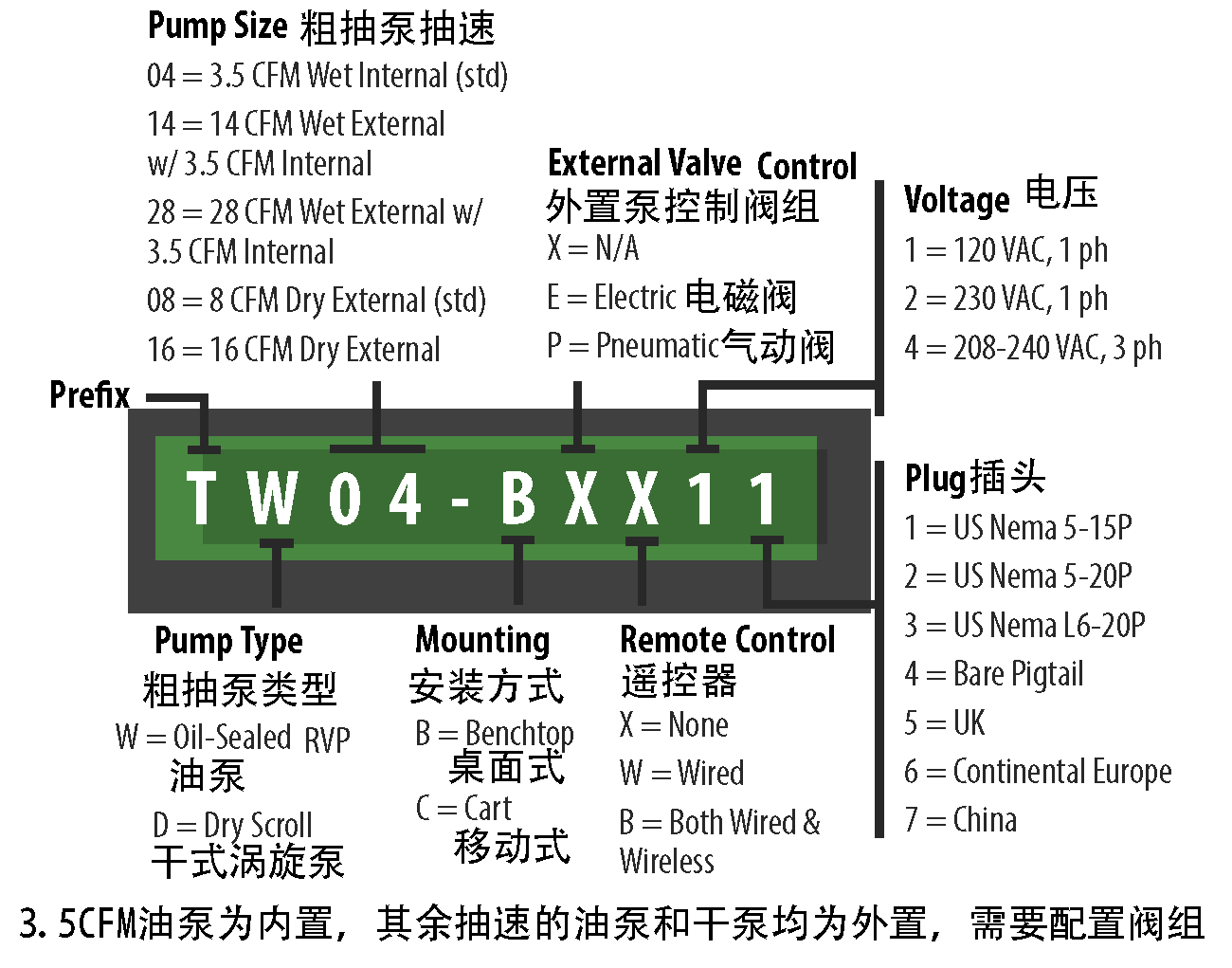

TitanTest™检漏仪具有模块化的特点，本身具备多种功能模块可根据需求配置；同时可与检漏相关的其他配套模块，连在一起，共同使用。

TitanTest™检漏仪基本配置：

TitanTest™检漏仪可选模块：

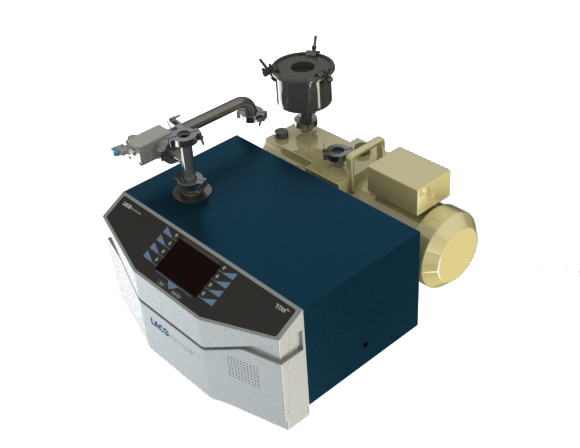

外置泵的选择：

S/N	描述	订货号
1	24m3/h油式旋片泵, NW25,带油雾过滤器移动式防震安装套件	T102599-14C
2	24m3/h油式旋片泵, NW25,带油雾过滤器桌面式样防震安装套件	T102599-14B
3	48m3/h油式旋片泵, NW25,带油雾过滤器移动式防震安装套件	T102599-28C
4	48m3/h油式旋片泵, NW25,带油雾过滤器桌面式样防震安装套件	T102599-28B
5	14m3/h干式涡旋泵, NW25, 移动式防震安装套件	T102599-08C
6	28m3/h干式涡旋泵, NW25, 移动式防震安装套件	T102599-16C

通讯模块：

S/N	描述	订货号
1	TitanTest™ 通信模块带日志功能(以太网接口)	TCM50
2	TitanTest™ 通信模块带日志功能(以太网接口,打印机接口)	TCM50-PT
3	条形码扫描仪	TCM-BC
4	WIFI模块	TCM-WIFI
5	通信模块安装支架	T102745

吸枪与喷枪：

S/N	描述	订货号
1	3m吸枪(与LACO,INFICON, Pfeiffer兼容)	LSP-01N-10
2	10m吸枪(与LACO,INFICON, Pfeiffer兼容)	LSP-01N-33
3	增强型3m吸枪(与LACO,INFICON, Pfeiffer兼容),带Pass/Fail与清零功能	T2003
4	增强型10m吸枪(与LACO,INFICON, Pfeiffer兼容) ,带Pass/Fail与清零功能	T2010
5	3m氦气喷枪	LHSP-01
6	3m氦气喷枪,带调节功能	LHSP-04
7	3m氦气喷枪,带调节功能, 620cc气瓶	LHSP-07

外置泵控制阀组套件：

S/N	描述	订货号
1	电磁阀组套件(移动式)	T102587-EC
2	电磁阀组套件(桌面式)	T102587-EB
3	气动阀组套件(移动式)	T102587-EC
4	气动阀组套件(桌面式)	T102587-EB

遥控器：

S/N	描述	订货号
1	Wired Remote Control RC 800, 13 ft (4m) Cable Included有线遥控器，4m	TR100
2	Wireless Remote Control RC 800 WL, up to 330 ft (100 m)无线遥控器（支持100m）	TR101

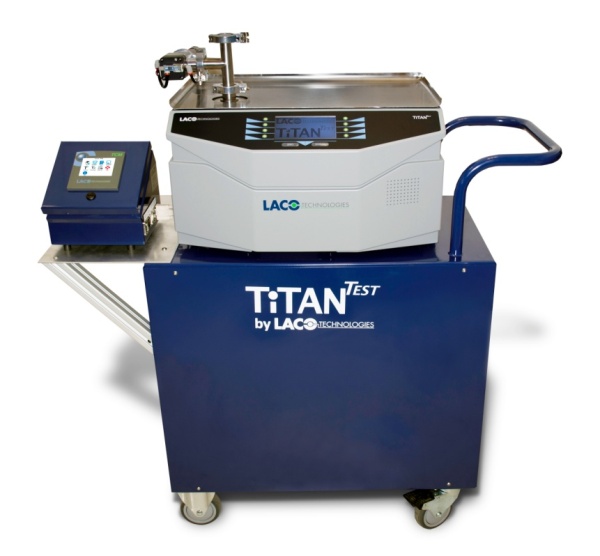

推车：

S/N	描述	订货号
1	Cart with Power Module推车带电源模块	T102378-PC
2	Power Module 电源模块	T102166
3	Stainless Steel Work Surface不锈钢工作面	T102607

校准用标准漏孔：

S/N	描述	订货号
1	Internal Helium Leak Standard for TitanTest™, Low 10-7 mbarL/sec，内置标准漏孔	CM102492
2	External Helium Leak Standard, Low 10-7 mbarL/sec, NW25, Manual Isolation Valve 外置标准漏孔	CM51L-71111V0/4
3	Sniffer Helium Leak Standard, 1 x 10-5 mbarL/sec, Sniffer Adaptor, Pressure Gauge, Refill Valve吸枪校准用标定漏孔，带充气阀	CM511.0-5102DAG

过滤器：

S/N	描述	订货号
1	Inline NW25 Filter Housing with 40 Micron Sintered Bronze Element	LVF-E-NW25-40-10

ATLAS™ 检漏测试控制模块：

S/N	描述	订货号
1	?Atlas™ with Data Logging / Ethernet, Helium Charging, 0-15 PSIA Medium Flow (additional configurations also available) 。Atlas™测试控制模块，具备通信模块的所有功能。	AT-C1AXX
2	Shelf for Atlas™ Controller安装支架	T102746

其他附件等：

S/N	描述	订货号
1	Large Chamber Vent Valve Assembly大真空腔体安装阀组件	T102752
2	Pass/Fail Light Assembly 测试通过/失败光报警装置	T103181
3	Helium Fill Module Assembly氦气通气模块	T104545

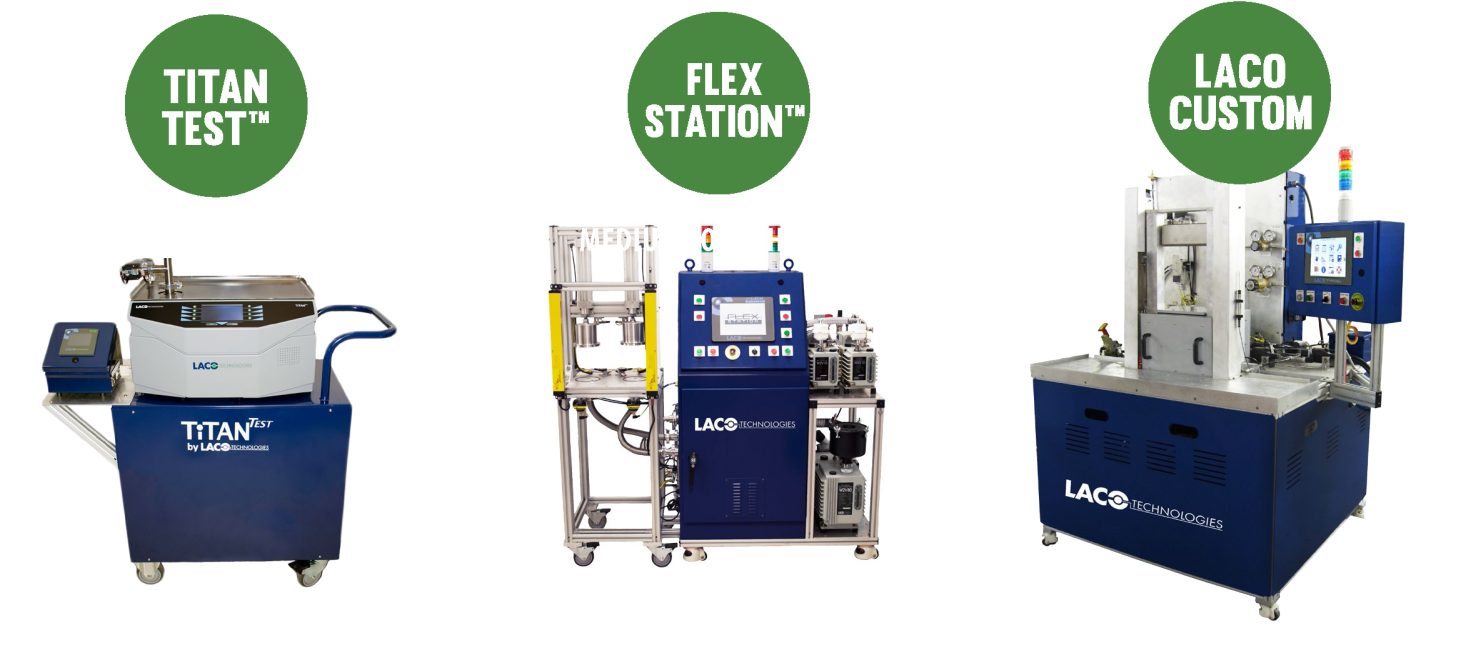

小型标准化检漏平台中到大型标准检漏平台定制化大型检漏平台
