产品信息

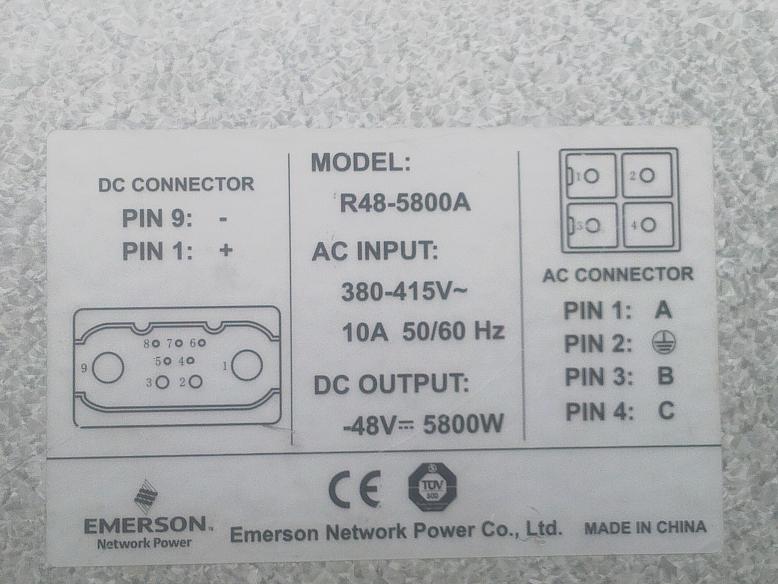

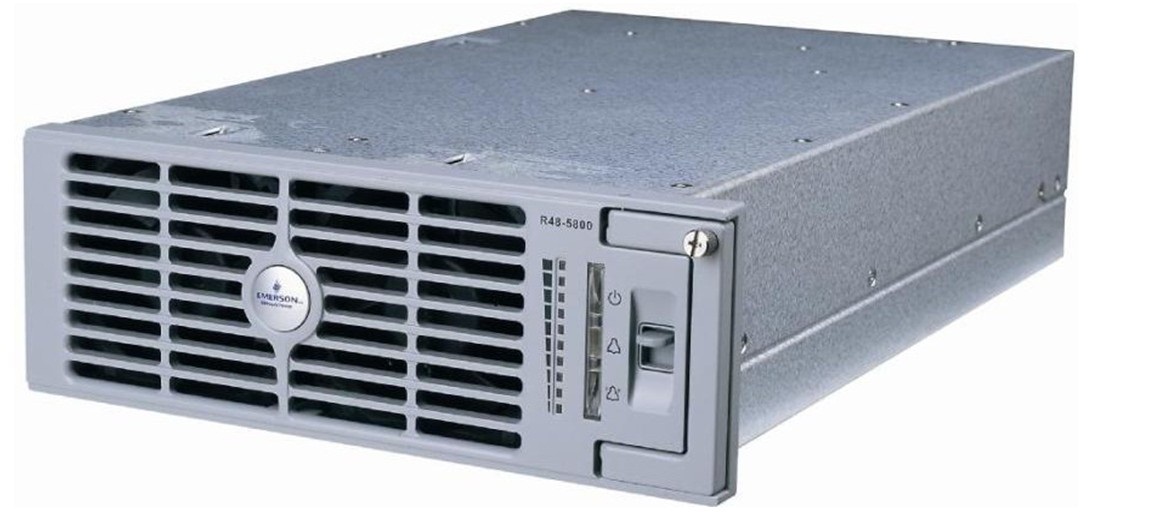

R48-5800A型整流模块技术参数
参数类别 |
参数名称 |
数值 |
环境条件 |
工作温度 |
-40℃~65℃,其中-40℃~45℃输出额定功率5800W,大于45℃时限功率输出 |
相对湿度 |
90%RH |
|
海拔高度 |
2000m(海拔高度2000m以上降额使用) |
|
交流 输入 |
输入电压制式 |
三相四线制 |
输入电压范围 |
260Vac~530Vac |
|
不工作承受静态电压 |
600Vac |
|
额定输入电压 |
380Vac~480Vac |
|
输入电流 |
<13A(线电流)@5800W,输入电压为380Vac |
|
启动冲击电流 |
不大于额定输入稳态峰值的150% |
|
允许输入电网频率 |
45Hz~65Hz |
|
额定输入电网频率 |
50Hz/60Hz |
|
直流 输出 |
输出直流电压范围 |
42V~58V |
输出直流电流 |
0A~121A(限流点可以设置) |
|
稳压精度 |
<±1% |
|
负载调整率 |
≤±0.5% |
|
电压调整率 |
≤±0.1% |
|
启动超调量 |
≤±0.1% |
|
功率因数和THD |
功率因数 |
>0.98 @50%~100%额定输出功率 |
>0.99 @100%额定输出功率,标称输入电压和频率 |
||
THD |
<5% @50%~100%额定输出功率 |
|
安全 规范 |
安全标准 |
UL/ EN/ IEC 60950-2000 |
安规要求 |
CE |
|
杂音 指标 |
峰-峰值杂音 |
≤100mV(0Hz~100MHz) |
电话衡重杂音 |
≤1mV @0%~100%额定输出功率以及负载限流(输出电压>42V) |
|
<32dBrnC @0%~100%额定输出功率以及负载限流(输出电压>42V) |
||
≤2mV(300Hz~3400Hz) 参考标准:YD731-2002 |
||
宽频杂音 |
≤50mV(3.4kHz~150kHz) 参考标准:YD731-2002 |
|
≤20mV(150kHz~30MHz) 参考标准:YD731-2002 |
||
<20mV(25Hz~20kHz) 参考标准:ETS EN 300 132-2 |
||
<100mVrms(在10kHz~20MHz内的任意3kHz波段) 参考标准:Telcordia GR-947-Core |
||
离散杂音 |
≤5mV(3.4kHz~150kHz) 参考标准:YD731-2002 |
|
≤3mV(150kHz~200kHz) 参考标准:YD731-2002 |
||
≤2mV(200kHz~500kHz) 参考标准:YD731-2002 |
||
≤1mV(0.5MHz~30MHz) 参考标准:YD731-2002 |
||
窄带杂音 |
-21dBm(20mV) @25Hz~200Hz |
|
-40dBm(2.24mV) @500Hz~3000Hz(在此范围内线性变化) |
||
-35dBm(4mV) @3kHz~20kHz 参考标准:ETSI EN 300 132-2 |
||
EMC指标 |
浪涌 |
输入:1kV差模/2kV共模;输出:800V/2Ω;信号线:1kV差模/2kV共模 参考标准:YD/T983-1998(保留) |
EFT |
输入和输出:4kV;信号线:1kV 参考标准:EN 61000-4-4 |
|
O2-8 参考标准:GR-1089-CORE |
||
ESD |
8kV/15kV 参考标准:EN 61000-4-2 |
|
R2-1,R2-2,R2-3,O2-4 参考标准:GR-1089-CORE |
||
传导抗扰 |
3Vrms,0.15~80MHz 参考标准:EN 61000-4-6 |
|
R3-15,CO3-16,R3-17 参考标准:GR-1089-CORE |
||
辐射抗扰 |
10V,80~2GHz 参考标准:EN 61000-4-6 |
|
工频磁场 |
30A/m 参考标准:EN 61000-4-8 |
|
传导发射 |
Class A 参考标准:CFR 47 Part 15 |
|
Class A 参考标准:EN55022 |
||
传导电流发射 |
R3-6 参考标准:GR-1089-CORE |
|
辐射发射 |
Class A 参考标准:EN 55022 |
|
Class A 参考标准:CFR 47 Part 15 |
||
其它 |
效率 |
91%。输出为53.5V/50A到53.5V/100A条件下效率为90% |
均流 |
在10%~100%负载时,模块电流均流误差≤±3A内 |
|
温度系数(1/℃) |
≤±0.01% |
|
动态响应 |
当负载按50%~25%~50%和50%~75%~50%进行阶跃变化时,响应时间≤200ms,超调量≤5%; 当负载按10%~90%和90%~10%进行阶跃变化时(≤4 ms◎50 ms),在±1%调节范围内,超调量或失调量≤5% |
|
启动时间(通过监控模块选择开机模式) |
正常开机模式:从交流上电到模块输出的时间延迟小于8秒 |
|
输出缓启:启动时间可以通过监控模块设置,90%额定负载时启动时间大于8秒,100%额定负载时启动时间为90秒 |
||
保持时间 |
>10ms(输出从54V降到42V) |
|
噪声 |
不大于50dB(A)(离开0.6m处) |
|
浪涌保护 |
满足YD/T731-2002,YD/T983-1998 1kV差模/ 2kV共模 |
|
绝缘电阻 |
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ |
|
绝缘强度 |
交流输入端子对壳体2120V直流电压1分钟,无击穿,稳态漏电流小于1mA。 交流输入端子对直流输出端子4242V直流电压1分钟,无击穿, 稳态漏电流小于1mA。 直流输出端子对壳体707V直流电压1分钟,无击穿,稳态漏电流小于1mA。 直流输出端子对地1500V直流电压1分钟,无击穿,稳态漏电流小于1mA(测试前取下压敏电阻和滤波电容) |
|
机械参数 |
尺寸 |
88mm(高)×244mm(宽)×372mm(深) |
重量 |
≤8kg |
